一、概述
QJ84－1、2、3、4（QJ84－1A、2A、3A、4A)系列數字直流電橋是凱爾文電橋的更新?lián)Q代產品，適合于實驗室、工礦企業在作業現場對直流電阻作精密測量。該系列產品由于采用了多重保護措施，能夠測量感性試品（電機、變壓器等）的直流電阻。本系列的A型產品還內附有標準電阻，不論任何場合均可方便地對產品進行自檢，以確認產品測量結果的可靠性。
二、主要技術指標
1.基本技術指標
|
型號
|
量程
|
測量范圍
|
分辨力
|
基準誤差極限
|
|
QJ84－4
|
20Ω
|
0～19.999Ω
|
1mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
200Ω
|
0～199.99Ω
|
10 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
2KΩ
|
0～1.9999ΚΩ
|
100 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
20KΩ
|
0～19.999ΚΩ
|
1Ω
|
±(0.05%讀數+0.02%滿度)
|
2. 環境條件： 溫度 5～35 ℃ 相對濕度 25％～75％
3. 供電電源： 市電220V
4. 外形尺寸：242（長）×95（高）×285（深）mm
5. 重量：2.5Kg
三、工作原理

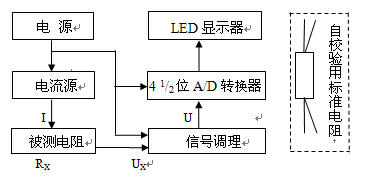

本產品的工作原理框圖如下：
由高穩定電流源產生的電流流過被測電阻RX 并產生一電壓：UX ＝ I RX 該電壓經信號調理后變成一個統一范圍的電壓信號送到A / D轉換器、并由LED直接顯示出RX的阻值。
|
型號
|
量程
|
測量范圍
|
分辨力
|
基準誤差極限
|
|
QJ84－1
|
20mΩ
|
0～19.999 mΩ
|
1μΩ
|
±(0.2%讀數+0.1%滿度)
|
|
200mΩ
|
0～199.99 mΩ
|
10μΩ
|
±(0.1%讀數+0.05%滿度)
|
|
2Ω
|
0～1.9999Ω
|
100μΩ
|
±(0.05%讀數+0.02%滿度)
|
|
20Ω
|
0～19.999Ω
|
1 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
QJ84－2
|
200mΩ
|
0～199.99mΩ
|
10μΩ
|
±(0.1%讀數+0.05%滿度)
|
|
2Ω
|
0～1.9999Ω
|
100μΩ
|
±(0.05%讀數+0.02%滿度)
|
|
20Ω
|
0～19.999Ω
|
1mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
200Ω
|
0～199.99 Ω
|
10mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
QJ84－3
|
2Ω
|
0～1.9999Ω
|
100μΩ
|
±(0.05%讀數+0.02%滿度)
|
|
20Ω
|
0～19.999Ω
|
1 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
200Ω
|
0～199.99Ω
|
10 mΩ
|
±(0.05%讀數+0.02%滿度)
|
|
2KΩ
|
0～1.9999ΚΩ
|
100 mΩ
|
±(0.05%讀數+0.02%滿度)
|
D ＝ K U ＝ K I RX
式中K為常數，由于I十分穩定，因此能準確的測量出RX的阻值。
四、面板設置

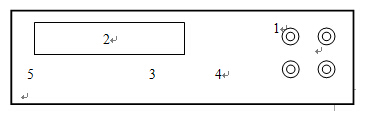

1. 前面板設置

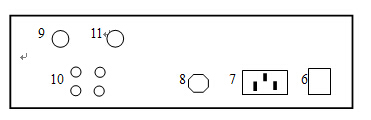

2. 后面板設置
⑴ 測量輸入插孔 ⑵ 顯示器 ⑶ 準備開關
⑷ 測量按鍵 ⑸ 量程選擇開關
⑹ 電源開關 ⑺ 電源插座 ⑻ 保險絲座
⑼ 調零電位器（200mΩ以下量程有）
⑽ 校驗用標準電阻（A型有）
⑾ 校驗用標準電阻選擇開關（A型有）
五、使用方法
附錄
內附校驗用標準電阻的誤差及校驗時的正常顯示范圍見下表
|
型號
|
量程
|
標準電阻
標稱值
|
誤差
|
正常顯示范圍
|
|
QJ84－1
|
20 mΩ
|
10mΩ
|
1%
|
9.900－10.100 mΩ
|
|
200 mΩ
|
10mΩ
|
1%
|
99.0－101.0 mΩ
|
|
2Ω
|
1Ω
|
0.2%
|
0.9980－1.0020Ω
|
|
20Ω
|
1Ω
|
0.2%
|
0.998－1.002Ω
|
|
QJ84－2
|
200mΩ
|
100mΩ
|
0.5%
|
99.50－100.50mΩ
|
|
2Ω
|
100mΩ
|
0.5%
|
0.0995－0.1005Ω
|
|
20Ω
|
10Ω
|
0.1%
|
9.990－10.010Ω
|
|
200Ω
|
10Ω
|
0.1%
|
9.99 －10.01Ω
|
|
QJ84－3
|
2Ω
|
1Ω
|
0.2%
|
0.9980－1.0020Ω
|
|
20Ω
|
1Ω
|
0.2%
|
0.998－1.002Ω
|
|
200Ω
|
100Ω
|
0.1%
|
99.90－100.10Ω
|
|
2KΩ
|
100Ω
|
0.1%
|
0.0999－10.010Ω
|
|
QJ84－4
|
20Ω
|
10Ω
|
0.1%
|
9.990－10.010Ω
|
|
200Ω
|
10Ω
|
0.1%
|
9.99－10.01Ω
|
|
2ΚΩ
|
1ΚΩ
|
0.1%
|
0.9990－1.0010ΚΩ
|
|
20ΚΩ
|
1ΚΩ
|
0.1%
|
0.0999－0.1001ΚΩ
|
接好線等待十幾秒鐘后，用手按住測量鍵，調整后面板上的調零電位器，使顯示為零后，再進行測量即可。
六、注意事項
1.測量結束得到數據后，應及時釋放“準備”開關，以減小儀器溫升和功耗。
2.測感性試品時，要注意在按下“準備”開關后，等待十幾秒鐘再按測量鍵，在測量指示燈沒有熄滅之前，不得釋放“準備”開關，釋放“準備”開關后，等待十幾秒鐘才能拆下測量線，以避免對操作人員的電擊傷害。
七、附則
1.隨機供應的文件及附件：
⑴ 裝箱單；
⑵ 使用說明書；
⑶ 產品合格證；
⑷ 測量線一副；
⑸ 電源線一根。
2.在用戶遵守保管和使用規則下，從發貨之日起12個月內，如因產品制造原因而不能正常工作時，本公司無償?shù)貫橛脩粜蘩怼?
|
