ZX75系列直流多值電阻器按照中華人民共和國行業標準JB/T8225-99《實驗室直流電阻器》所規定的技術條件制造。符合國際標準IEC477-74《實驗室直流電阻器》所規定的技術要求。
一、用途
本直流多值電阻器是電阻值可變的電阻量具。在您的直流電路中可任意調節，并獲得使您滿意的高精度電阻值。整機校驗0.1級以下的電阻器。整機校驗攜帶式真流單臂電橋等。該產品起始電阻為0.01歐，消除了零電阻影響。
二、主要技術指標
1、本電阻器的起始電阻值為 0.01Ω，
電阻器調節范圍：0.01～11111.11Ω。
2、各步進盤準確度：
|
步進盤
（Ω）
|
×1000
|
×100
|
×10
|
×1
|
×0.1
|
×0.01
|
|
準確度
（%）
|
±0.01
|
±0.01
|
±0.02
|
±0.05
|
±0.5
|
±5
|
3、電阻器的參考功率為0.lW。標稱使用功率為0.2W。
4、溫度參考條件及允差：20±1℃。
5、溫度標稱使用范圍：20±10℃。
6、使用環境相對濕度：≤80%。
7、電阻器線路與外殼之間的絕緣電阻≥500MΩ。
8、電阻器線路與外殼之間的試驗電壓，能經受頻率為50Hz，正弦波交流電壓2000V，歷時1分鐘不擊穿。
9、外型尺寸：300mm×200mm×140mm
10，重量：3.4kg
三、結構與線路

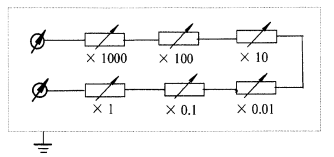

電阻器原理線路如下圖：
本直流多值電阻器是由六個十進電阻盤串聯連接組成的多值電阻器。通過轉動十進盤式開關可以得到調節范圍中的任意值。
電阻器的十進電阻盤采用輕壓力開關結構，接觸電阻與變差極小，接觸穩定可靠，且壽命長。內部電阻采用高穩定錳銅合金線于瓷管上作無感式繞制，并經過嚴格的人工老化處理、長期考核、篩選，因此具有很穩定的電阻值。
四、使用注意事項
1、正確使用儀器，使用前先將各讀數盤自0～10旋轉幾次，使刷片接觸更可靠。
2、電阻器在使用中，應不超過所規定的標稱使用功率。
3、本電阻器應存放在空氣溫度為10～30℃，相對濕度≤80%，不含有腐蝕儀器的氣體和有害雜質的室內，且儀器不受日光的直接照射。
|
